Жилой дом серия М111-90 — все особенности проекта, планировка

В этой статье мы расскажем о конструктивных особенностях панельных жилых домов серии М111-90. Дадим схемы несущих стен, схему раскладки плит перекрытия и разберемся, какие изменения можно произвести в квартирах для домов такого типа.

В 1997 году, УП «Минскпроект» был разработан проект блок секции серии  М111-90 с размещением производства панелей на строительных площадках  ОАО «МАПИД». Это модернизация 12-этажных домов данной серии, стоящихся массово с 1976года. Основное их преимущество — существенное повышение комфортности.  Увеличились площади кухни,  выросла площадь ванных комнат. По желанию заказчика можно предусматривать строительство квартир в двух уровнях. Постоянно проводится модернизация данной серии.

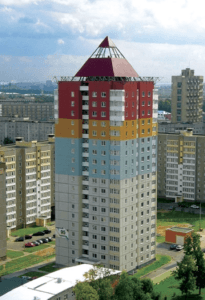

Жилой дом односекционный. Разработан в двух вариантах по  этажности — 16 и 19.

тектоника1 тектоника2

Размер в плане по осям 24,6х24,6м.

Лифтовая группа с холлом и коридором общего пользования в центре здания. Лестница – незадымляемая, с эвакуацией (проходом) через лоджии.

Высота этажа -2,8м (от пола до пола следующей квартиры).  В свету высота помещений примерно 2,6м.

В этой серии есть вариант с выносными угловыми лоджиями и без выносных лоджий. Выносные лоджии предусмотрены в различных вариантах  с 6- 16 этажа.

тектоника3

тектоника4

тектоника5 тектоника6

В этой серии предусмотрено 2  варианта: с выносными угловыми лоджиями и без выносных лоджий. Выносные лоджии в различных вариантах начиная  с 6- 16 этажа.

Здание с техническим подпольем и холодным чердаком.

Конструктивная схема – перекрестно-стеновая с узким (до 3,6м) шагом несущих стен с навесными наружными стенами и опиранием плит перекрытия по контуру и 3-м сторонам. Здание запроектировано квадратным в плане, что позволяет более благоприятно распределять усилия, возникающие от ветровых нагрузок. Пространственная жесткость и устойчивость обеспечивается совместной работой поперечных и продольных несущих стен, имеющих между собой металлические связи, замоноличенные бетоном стыки, в сочетании с неизменяемыми дисками перекрытий. Конструкции имеют вертикальные связи между собой.

Наружные стены изготавливаются толщиной 300, 350мм с подрезками для устройства герметизации стыков. Внутренний несущий слой толщиной 90мм, утепляющий слой толщиной 130-180мм из плит пенополистирольных с установкой по контуру панелей негорючих минераловатных плит. Наружный защитно-декоративный слой толщиной 80мм, поверхность заводского изготовления, подготовленная под покраску.

Внутренние стены выполняются из бетонных панелей толщиной 160мм с уменьшением класса бетона по высоте здания. Панели имеют внутренние каналы из замоноличенных полиэтиленовых труб, гнезда и установочные коробки заводского изготовления для прокладки электрики.

Внутренние несущие перегородки санузла и кухни – сборные железобьетонные кассетного изготовления толщиной 80мм, с замоноличенными трубами и коробками электропроводки.

тектоника7

На схеме показаны несущие панели – зеленым цветом. Остальные стены – не несущие.

Плиты перекрытия и покрытия сборные железобетонные толщиной 160мм, опертые по контуру и 3-м сторонам. Плиты из тяжелого бетона 1-10 этажей  класса С25/30, выше – С12/15. Плиты имеют отверстия, проемы для пропуска инженерных коммуникаций. Предусмотрены закладные детали для связи между собой, а так же с наружными стенами и плитами лоджий.

Лоджии из плит 160мм, опертых по балочной схеме и имеющих перфорацию для устранения мостиков холода.

Стены шахты лифта – сборные железобетонные толщ. 120мм.

Вентиляционные блоки санитарно-технических помещений железобетонные унифицированные типа ВБ1-28.

тектоника8

Красным цветом отмечены скрытые трубы для электропроводки.

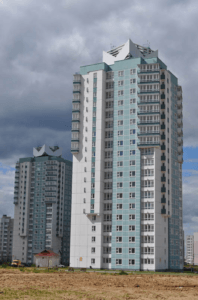

тектоника9

В  домах такого типа возможно безболезненно демонтировать перегородки санузла, а так же некоторые межкомнатные перегородки, не указанные зеленым цветом на схеме несущих элементов (см. выше). В остальных элементах выполнять отверстия, проемы без специального усиления, и расчетов по несущей способности запрещено.

Наше проектное бюро имеет опыт проектирования проемов в несущих элементах домов такого типа. Пример проекта можно посмотреть по ссылке.
